SRY型過濾器

SRY型
Y型過濾器外形上像字母“Y”型，所以我們叫做Y型過濾器。Y型過濾器是除去流體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
當前市場的Y型過濾器主要分為三種：一為鑄造型，也是常用的形式，由于是采用鑄造模壓工藝制作的外殼，所以尺寸一般都比較固定，適合批量生產，適用于中低壓管線系統；二為鍛造型，采用模具鍛壓工藝制作的外殼，尺寸固定，抗壓能力超強，適用于高壓管線系統；三為焊接型，尺寸可以定制，可通過系統計算定制尺寸，適合所有管線系統。

適用工況
Y型過濾器分為氣體過濾器和液體過濾器兩種。氣體過濾器適用于氣固分離流域，可用于氣體凈化、分成回收等。液體過濾器適用于液固分離領域，如潤滑油過濾、石油化工行業過濾以及污水處理等。
訂貨選型
型號
規格
壓力
過濾精度
溫度
SRY-I 鑄造型
SRY-II 鍛造型
SRY-III 焊接型
1/2”(15mm)-24”(600mm)
PN2.5-PN420
150LB-2500LB
5Mesh-500Mesh
-196℃-500℃

殼體材質
濾芯形式
濾芯材質
密封件
連接標準
碳鋼
合金鋼
低溫鋼
鎮靜鋼
奧氏體不銹鋼
雙相不銹鋼
超級不銹鋼
鋯
孔網型
楔形
折疊式
疊片式

奧氏體不銹鋼
雙相不銹鋼
超級不銹鋼
防腐涂料處理
PTFE
TA2
非金屬平墊片
金屬平墊片
金屬纏繞墊
金屬環墊
螺紋/承插（ANSI及GB）
對焊（ANSI及GB）
法蘭（ANSI、DIN、JIS及GB）

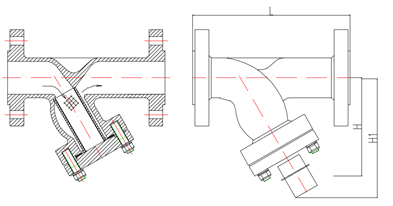

SRY-I鑄造Y型過濾器參考尺寸表(mm)

口徑SIZE
L
H
H1
有效過濾面積(m²)
參考重量
（Kg）
DN
In.
15
1/2
160
72
100
0.0009
2.8
20
3/4
160
72
100
0.0009
3.5
25
1
160
72
100
0.0009
4.5
32
1-1/4
180
90
120
0.00175
6.3
40
1-1/2
200
110
150
0.00352
7.5
50
2
220
120
160
0.00515
9.2
65
2-1/2
250
150
200
0.00756
13.8
80
3
285
180
230
0.011
16.5
100
4
300
190
240
0.014
23.5
125
5
330
200
260
0.216
32.3
150
6
350
215
280
0.032
39.6
200
8
480
290
360
0.056
55.3
250
10
560
355
450
0.0883
83.5
300
12
650
420
560
0.115
136.5

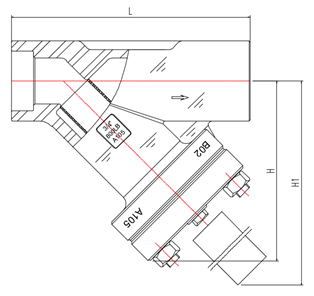

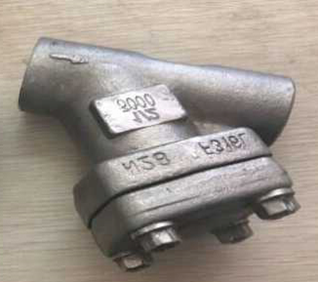

SRY-II鍛造Y型過濾器參考尺寸表(mm)

口徑SIZE
L
H
H1
有效過濾面積(m²)
參考重量
（Kg）
DN
In.
15
1/2
100
95
150
0.0009
6.5
20
3/4
100
95
150
0.0009
6.5
25
1
120
100
160
0.0009
7.6
32
1-1/4
140
115
180
0.00175
10.8
40
1-1/2
160
130
200
0.00352
13.6
50
2
170
135
210
0.00515
16.6

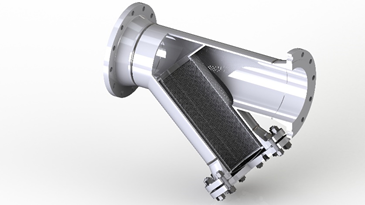

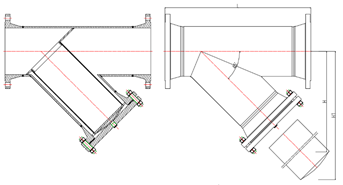

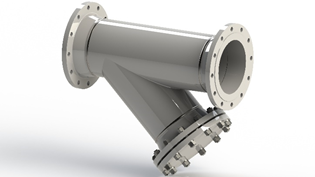

SRY-III焊接Y型過濾器參考尺寸表(mm)

口徑SIZE
L
H
H1
有效過濾面積(m²)
參考重量
（Kg）
DN
In.
50
2
300
240
339
0.0063
13.8
65
2-1/2
340
274
382
0.0091
21.4
80
3
380
307
438
0.0127
27.2
100
4
450
349
495
0.018
42.6
150
6
580
424
608
0.033
73.1
200
8
700
520
750
0.054
125.4
250
10
800
606
877
0.078
202.7
300
12
950
728
1061
0.114
305.7
注：尺寸以HG/T 20615-2009 PN20 WN-RF法蘭為模版，如需其他標準法蘭尺寸需參照其他法蘭標準計算，尺寸可以定制。: 生產實況圖
